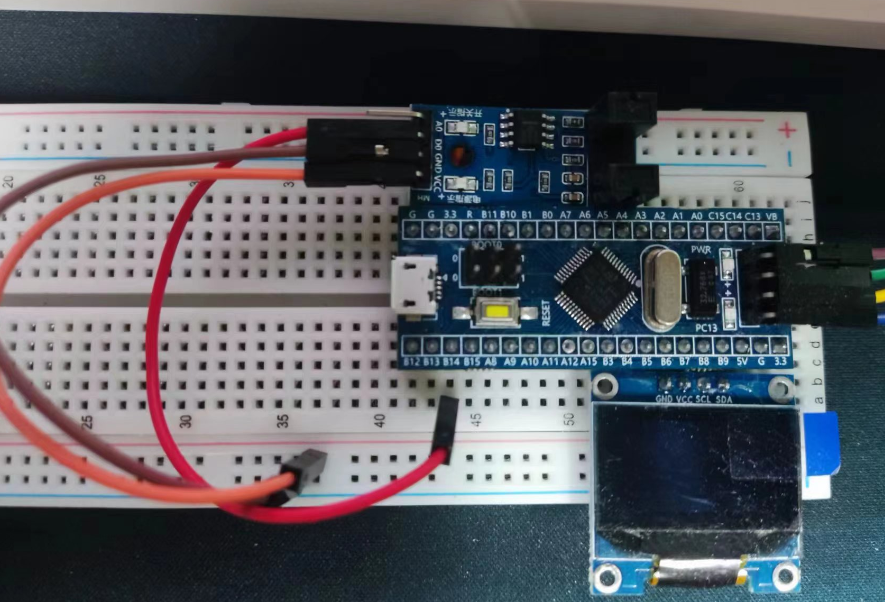

连线图：

DO -> B14

在正确连接通电后，可以看到红外传感器亮起，当挡光片在槽位中时，开关指示灯灭。

代码编写思路分析：

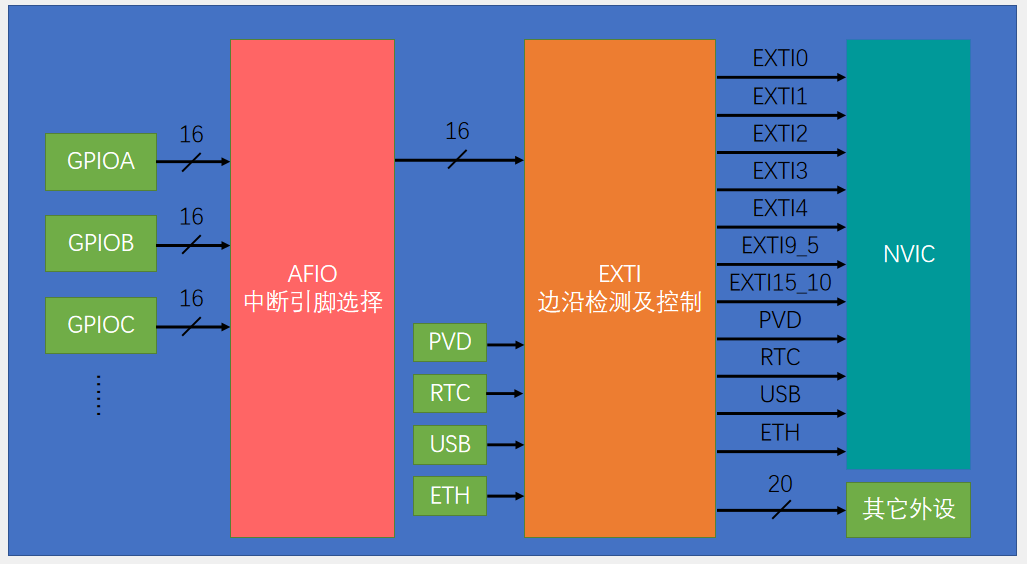

我们先看回 EXTI 基本结构：

我们需要使用到 GPIOB，AFIO，EXTI

在使用之前，我们得先开时钟，其中 EXTI 不需要开启时钟：

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

这样我们就开启了 GPIOB，AFIO 的时钟了，然后就是引脚的初始化了：

	//GPIOB 引脚初始化
	GPIO_InitTypeDef GPIO_InitStructure;
	// 指定 Pin14 为上拉输入模式（内部连接上拉电阻，悬空时默认高电平）
	GPIO_InitStructure.GPIO_Mode= GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin= GPIO_Pin_14;
	GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

接着就是配置 AFIO 外设了，在此之前，先来介绍几个 AFIO 的库函数：

	// 复位 AFIO 外设，清除 AFIO 外设配置
	void GPIO_AFIODeInit(void);

	// 锁定 GPIO 配置，参数指定某个引脚，锁定该引脚配置，防止意外更改
	void GPIO_PinLockConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);

	// 配置 AFIO 的事件输出功能
	void GPIO_EventOutputConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
	void GPIO_EventOutputCmd(FunctionalState NewState);

	// 用来进行引脚重映射，参数一为重映射方式，参数二为新的状态
	void GPIO_PinRemapConfig(uint32_t GPIO_Remap, FunctionalState NewState);

	// 配置 AFIO 的数据选择器，来选择中断引脚，也是本次所需要用到的函数
	void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource);
	// 官方库函数及其解释
	/**
	* @brief Selects the GPIO pin used as EXTI Line.
	* @param GPIO_PortSource: selects the GPIO port to be used as source for EXTI lines.
	* This parameter can be GPIO_PortSourceGPIOx where x can be (A..G).
	* @param GPIO_PinSource: specifies the EXTI line to be configured.
	* This parameter can be GPIO_PinSourcex where x can be (0..15).
	* @retval None
	*/

	void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
	{
	uint32_t tmp = 0x00;
	/* Check the parameters */
	assert_param(IS_GPIO_EXTI_PORT_SOURCE(GPIO_PortSource));
	assert_param(IS_GPIO_PIN_SOURCE(GPIO_PinSource));

	tmp = ((uint32_t)0x0F) << (0x04 * (GPIO_PinSource & (uint8_t)0x03));
	AFIO->EXTICR[GPIO_PinSource >> 0x02] &= ~tmp;
	AFIO->EXTICR[GPIO_PinSource >> 0x02] \|= (((uint32_t)GPIO_PortSource) << (0x04 * (GPIO_PinSource & (uint8_t)0x03)));
	}

配置 AFIO 外设

	// 选择 GPIOB 作为外部中断源，指定 Pin14 为外部中断线
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource14);

配置完 AFIO 后，PB14 引脚的电平信号就可以顺利通过 AFIO，进入到 EXTI 电路了

接下来，就是配置 EXTI 了，老样子，我们先了解一下 EXTI 的库函数

	// 清除 EXTI 配置，恢复上电默认状态
	void EXTI_DeInit(void);

	// 调用这个函数，就可以根据结构体参数里的参数配置 EXTI 外设
	void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);

	// 可以把参数传递的结构体变量赋一个默认值
	void EXTI_StructInit(EXTI_InitTypeDef* EXTI_InitStruct);

	// 用于软件触发外部中断的
	void EXTI_GenerateSWInterrupt(uint32_t EXTI_Line);

	// 可以获取指定的标志位是否被置 1 了
	FlagStatus EXTI_GetFlagStatus(uint32_t EXTI_Line);

	// 可以对置 1 的标志位进行清除
	void EXTI_ClearFlag(uint32_t EXTI_Line);

	// 获取中断标志位是否被置 1 了
	ITStatus EXTI_GetITStatus(uint32_t EXTI_Line);

	// 清除中断挂起标志位
	void EXTI_ClearITPendingBit(uint32_t EXTI_Line);

配置 EXTI

	EXTI_InitTypeDef EXTI_InitStructure;
	// 指定配置中断线
	EXTI_InitStructure.EXTI_Line = EXTI_Line14;
	// 开启中断
	EXTI_InitStructure.EXTI_LineCmd= ENABLE;
	// 指定外部中断线模式为中断模式
	EXTI_InitStructure.EXTI_Mode= EXTI_Mode_Interrupt;
	// 选择为下降沿触发
	EXTI_InitStructure.EXTI_Trigger= EXTI_Trigger_Falling;
	EXTI_Init(&EXTI_InitStructure);

这样 EXTI 就配置完成了，PB14 的电平信号就可以通过 EXTI 通向下一级 NVIC 了，接下来就是配置 NVIC 了

先了解一下库函数；

	// 用于指定中断分组
	void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);
	// 根据结构体里面的参数初始化 NVIC
	void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);
	// 设置中断向量表
	void NVIC_SetVectorTable(uint32_t NVIC_VectTab, uint32_t Offset);
	// 系统低功耗配置
	void NVIC_SystemLPConfig(uint8_t LowPowerMode, FunctionalState NewState);
	//
	void SysTick_CLKSourceConfig(uint32_t SysTick_CLKSource);

配置 NVIC

	// 选择第二个分组，响应 2，抢占 2
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	// 选择 EXTI10-15 通道
	NVIC_InitStructure.NVIC_IRQChannel= EXTI15_10_IRQn;
	// 选择使能
	NVIC_InitStructure.NVIC_IRQChannelCmd= ENABLE;
	// 设定抢占优先级
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority= 1;
	// 设定响应优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority= 1;
	NVIC_Init(&NVIC_InitStructure);

中断函数的编写

	// 中断函数
	void EXTI15_10_IRQHandler(void)
	{
	// 判断中断线路 14 标志位是否被置 1
	if (EXTI_GetITStatus(EXTI_Line14) == SET)
	{
	CountSensor_Count++;
	EXTI_ClearITPendingBit(EXTI_Line14);
	}
	}

所有代码展示：

main.c

	#include "stm32f10x.h" // Device header
	#include "OLED.h"
	#include "CountSensor.h"
	int main()
	{
	OLED_Init();
	CountSensor_Init();

	OLED_ShowString(1,1,"Count:");
	while(1)
	{
	OLED_ShowNum(1,7,CountSensor_Get(),5);

	}
	}

CountSensor.h

	#ifndef __COUNT_SENSOR_H
	#define __COUNT_SENSOR_H

	void CountSensor_Init(void);
	uint16_t CountSensor_Get(void);

	#endif

CountSensor.c

	#include "stm32f10x.h" // Device header

	uint16_t CountSensor_Count;

	void CountSensor_Init(void)
	{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode= GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin= GPIO_Pin_14;
	GPIO_InitStructure.GPIO_Speed= GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStructure);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource14);

	EXTI_InitTypeDef EXTI_InitStructure;
	EXTI_InitStructure.EXTI_Line = EXTI_Line14;
	EXTI_InitStructure.EXTI_LineCmd= ENABLE;
	EXTI_InitStructure.EXTI_Mode= EXTI_Mode_Interrupt;
	EXTI_InitStructure.EXTI_Trigger= EXTI_Trigger_Falling;
	EXTI_Init(&EXTI_InitStructure);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel= EXTI15_10_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd= ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority= 1;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority= 1;
	NVIC_Init(&NVIC_InitStructure);
	}

	uint16_t CountSensor_Get(void)
	{
	return CountSensor_Count;
	}

	void EXTI15_10_IRQHandler(void)
	{
	if (EXTI_GetITStatus(EXTI_Line14) == SET)
	{
	CountSensor_Count++;
	EXTI_ClearITPendingBit(EXTI_Line14);
	}
	}

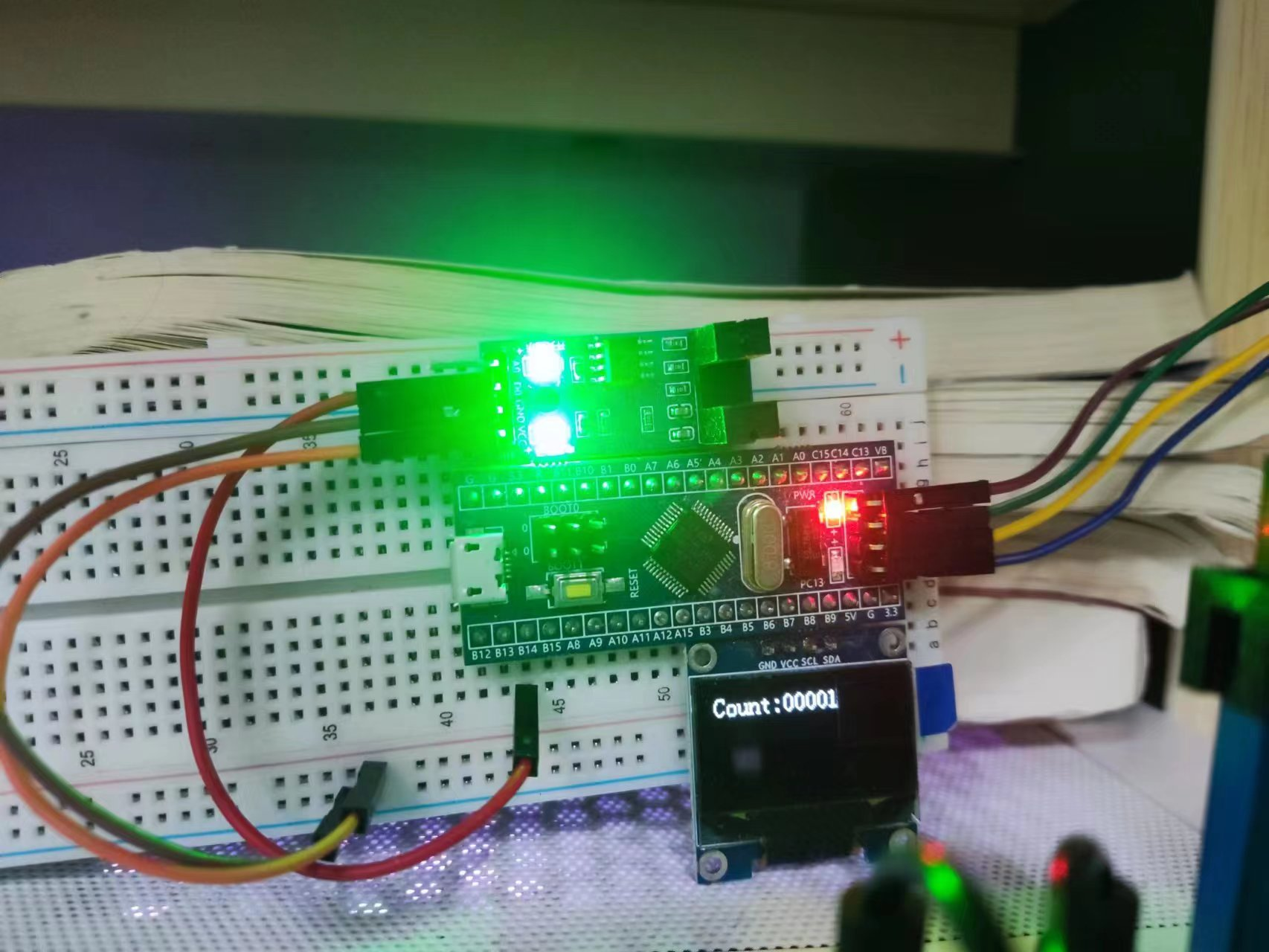

效果：
